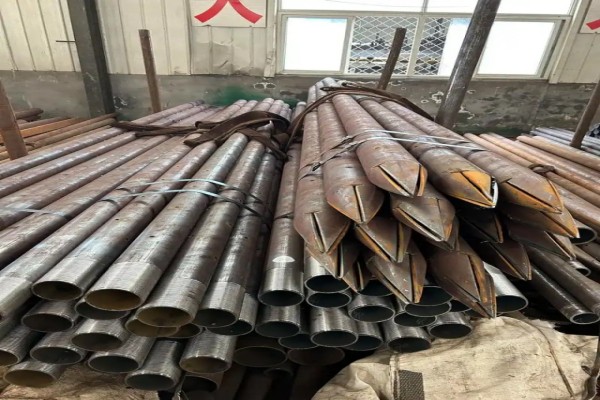

保定公路隧道管棚支护管 注浆加固钢管

公路隧道保定管棚支护管（注浆加固钢管）概述

公路隧道保定管棚支护管，又称超前管棚钢管、保定注浆钢花管、超前支护用无缝钢管，是隧道及地下工程新奥法（NATM）施工中应用最广泛的一种超前预支护材料。其基本做法是：在隧道开挖轮廓线外侧，沿隧道纵向以较小的外插角向掌子面前方围岩中钻孔，并逐节顶入钢管，形成一排呈拱形排列的钢管棚架（俗称"管棚"），再通过管壁上的注浆孔向周围地层压注浆液，使松散、破碎、富水的岩土体固结，从而在开挖面前方形成"钢管棚架＋注浆固结圈"的复合承载结构，为后续开挖提供安全屏障。

保定管棚支护管兼具承载构件与注浆通道双重功能，是软弱围岩、浅埋偏压、断层破碎带、富水砂层等不良地质条件下保证隧道施工安全与地表沉降控制的关键材料。

一、管棚支护的工作原理与力学特点

管棚结构的工作原理可概括为"梁拱效应＋固结强化"：

• 梁效应：钢管沿隧道纵向前方打入，两端分别支承于已开挖段初期支护（或套拱）与前方未扰动岩土体上，形成纵向简支或连续梁，承受上部围岩松动压力。

• 拱效应：多根钢管沿隧道环向以一定间距排列，与管内注浆固结体、拱顶喷混凝土共同形成承载拱壳，将上部荷载传递至两侧稳定岩体。

• 固结强化：浆液通过管壁注浆孔渗入围岩裂隙或砂层孔隙，胶结松散颗粒，提高围岩c、φ值，减小开挖时的松弛范围。

• 隔水作用：在富水地层中，注浆固结圈可有效封堵地下水，降低掌子面涌水量，防止突泥突水与流砂。

由于钢管自身刚度远大于保定超前小导管，管棚的一次施作长度可达10～40m，能够跨越较大的软弱带，控制拱顶下沉与地表沉降的效果显著优于普通保定小导管注浆。

二、产品主要特点

• 刚度大、抗弯能力强：采用无缝钢管或厚壁焊管，抗弯截面模量大，能有效抵抗围岩压力引起的弯曲变形。

• 超前支护距离长：单循环支护长度一般10～40m，减少开挖与支护循环次数，提高施工效率。

• 注浆功能一体化：管体按设计要求布设梅花形注浆孔，可兼作保定注浆管、排气管使用，一次成型，无需另设注浆系统。

• 连接可靠：可采用丝扣连接、套管焊接、法兰连接或承插连接，接头强度高、密封性好，可承受1～3MPa注浆压力。

• 适应性强：适用于Ⅳ～Ⅵ级围岩、断层破碎带、岩溶、砂卵石层、软土及富水地层，也可用于洞口浅埋段与偏压段。

• 可回收或留设：根据设计要求，部分场合可回收钢管重复利用，多数情况下作为支护结构留在围岩内。

• 可定制化加工：外径、壁厚、长度、注浆孔布置、坡口形式、防腐涂层均可按图纸定制。

三、主要用途与应用范围

• 公路隧道洞口段、浅埋段、偏压段的超前预支护。

• 穿越断层破碎带、节理密集带、岩溶发育区、采空区。

• 下穿既有公路、铁路、建筑物、地下管线时的沉降控制。

• 富水砂层、砂卵石层、淤泥质软土地层的注浆加固与止水。

• 铁路隧道、地铁区间隧道、地下管廊、水工隧洞、人防工程的超前支护。

• 基坑支护、边坡加固、桥台背后回填注浆等市政与岩土工程。

• 塌方体处理、冒顶段加固及抢险工程。

四、常用规格参数

管棚钢管的规格应根据隧道断面、围岩级别、覆土厚度、外插角及注浆压力综合选定，工程中常用的规格范围如下表所示。

五、材质、标准与加工要求

• 执行
