保定隧道钢花管 超前支护注浆钢花管

保定隧道钢花管（又称保定注浆钢花管、超前支护保定钢花管、保定小导管）是隧道及地下工程超前支护体系中的核心构件之一。它以带孔钢管为主体，通过管体上按一定规律布置的注浆孔向周边岩土体注入浆液，实现"支护＋加固＋止水"三位一体的效果，广泛应用于软弱围岩、断层破碎带、浅埋偏压段、富水砂层等不良地质条件下的隧道开挖施工。

一、什么是隧道钢花管

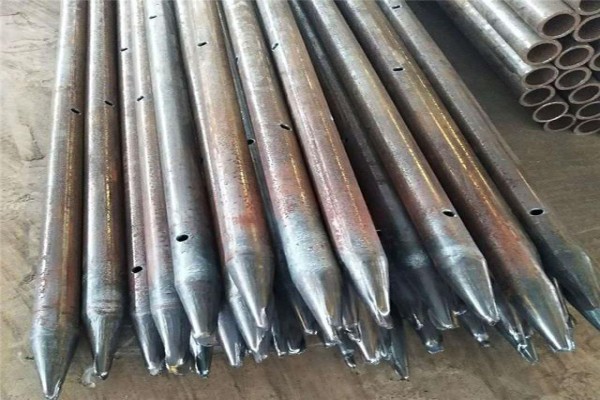

隧道钢花管通常采用热轧无缝钢管或直缝焊接钢管加工而成，管壁按设计间距钻设一定孔径的梅花形（或交错形）注浆孔，一端加工成尖锥状（俗称"锥头"）或缩口，另一端焊接连接套（内丝扣或外丝扣）或直接对接焊接。施工时，将钢花管沿隧道开挖轮廓线外侧以一定的外插角（一般为5°～15°）打入或顶入围岩，形成超前管棚或小导管超前支护，然后通过管体进行压力注浆，浆液经花孔扩散渗透、充填、胶结围岩裂隙，在隧道拱部形成具有一定强度和厚度的加固拱圈，为后续开挖提供安全屏障。

二、主要特点

• 超前支护能力强：在开挖面前方预先形成加固拱，能有效控制拱顶下沉和周边收敛，防止坍塌。

• 注浆扩散均匀：花孔呈梅花形分布，浆液沿管体全长可控释放，避免局部集中注浆，加固范围更均匀。

• 止水效果好：在富水地层中注浆可充填裂隙、封堵涌水通道，显著降低掌子面渗水量。

• 刚柔结合：钢管自身具有较高的抗弯、抗剪承载能力，同时可随围岩变形产生一定柔性变形，适应软岩大变形需求。

• 施工便捷：可采用风钻、凿岩台车、顶管机或人工锤击送入，工艺成熟，单循环作业时间短。

• 适应性强：可用于砂土、粉土、黏土、碎石土、强风化岩、断层破碎带等多种地层。

• 可回收性（部分类型）：采用可回收式钢花管时，注浆固结后可将管体拔出重复利用，降低材料成本。

• 与锚喷、钢拱架形成组合结构：可与保定超前小导管、系统锚杆、钢拱架、喷射混凝土共同构成复合式衬砌支护体系。

三、主要用途

• 隧道洞口浅埋段、偏压段的超前预加固。

• 断层破碎带、节理密集带、岩溶发育区开挖前的超前支护。

• 富水砂层、卵砾石层、软土层的注浆止水与固结。

• 地铁车站出入口、暗挖通道、竖井、横通道的保定超前小导管支护。

• 基坑工程、边坡工程的注浆锚固与帷幕止水。

• 管棚支护中的钢花管（大管棚、中管棚）设计。

• 既有隧道病害整治中的径向注浆加固。

• 顶管、箱涵穿越段的地层预加固。

四、结构与加工要求

钢花管的一般构造包括管体、注浆孔、锥头（或封口端）、连接套、止浆段等部分。其中止浆段一般设在孔口段0.5～1.0m范围内不设花孔，用于封堵孔口、保证注浆压力；花孔段设于管体前部，长度视加固范围而定。

• 锥头：采用车削尖锥或焊接锥体，便于顶入地层并减少摩阻力。

• 花孔：孔径一般为Ø4～Ø10mm，孔距100～200mm，梅花形交错布置，开孔率约1.5%～3%。

• 连接套：采用内丝扣、外丝扣或焊接连接，接头应保证同轴度，连接后抗拉强度不低于管体本体强度的85%。

• 防腐处理：可按需进行热浸镀锌、涂塑或环氧涂层处理，用于腐蚀性地下水环境。

五、常用规格参数表

注：以上规格为常规范围，实际工程应根据围岩级别、开挖断面、埋深、地下水情况及设计要求进行专项设计确定。

六、力学性能参考

七、施工工艺流程

• 测量放样：在掌子面标出孔位，孔位误差一般控制在±50mm以内，外插角按设计控制，通常为5°～15°。

• 钻孔：采用凿岩机或台车钻设Φ50～Φ130mm孔，孔深应大于钢花管长度0.1～0.3m。

• 清孔：用高压风清孔，清除孔内粉尘与残渣，防止堵塞花孔。

• 安装钢花管：将钢花管顶入或锤击送入孔内，外露长度一般为0.2～0.5m，便于连接保定注浆管路。

• 封孔：采用速凝水泥砂浆、棉纱＋锚固剂或专用封孔器封堵孔口，封孔长度不小于0.5m。

• 压水试验：注浆前进行压水检查管路密封性及孔壁渗透情况。

• 注浆：采用水泥浆、水泥－水玻璃双液浆或化学浆液，按设计压力分序、分段、间歇注浆。

• 终止注浆：达到设计终压并稳定3～5min，或注浆量达到设计值即可终止。

• 效果检查：通过检查孔、钻孔取芯、面波检测或开挖观察评价加固效果。

• 开挖支护：</
